Интеркулер: как охлаждённый воздух добавляет двигателю мощности



Зачем сжатому воздуху вообще нужно охлаждение

Турбина решает простую на первый взгляд задачу: втиснуть в цилиндры больше воздуха, чтобы сжечь больше топлива за такт и получить больше мощности. Для этого воздух сжимается перед подачей во впуск. Но у сжатия есть неизбежный побочный эффект — нагрев. А горячий воздух менее плотный: в одном и том же объёме молекул кислорода в нём меньше, чем в холодном. Получается почти парадокс — турбина сжимает воздух, чтобы дать двигателю больше кислорода, но попутно нагревает его, частично убирая собственный эффект.

Интеркулер — охладитель наддувочного воздуха, ОНВ — решает именно эту проблему. Пройдя через него, сжатый горячий воздух отдаёт часть тепла и становится плотнее, а значит, в том же объёме доставляет двигателю больше кислорода. Разница в 20–30°C температуры на выходе из интеркулера способна дать заметный прирост мощности без единого изменения в самой турбине или настройках ЭБУ.

У интеркулера есть и вторая, менее очевидная задача: он должен максимально эффективно охлаждать воздух, но при этом терять как можно меньше давления наддува на этом пути. Любое сопротивление потоку внутри интеркулера — это буквально потерянные силы, которые турбина уже потратила на сжатие воздуха. Хороший интеркулер — это всегда баланс между теплоотдачей и минимальным падением давления.

Почему это критично именно для спортивных автомобилей

На обычном городском автомобиле интеркулер работает в щадящем режиме: разгон, немного наддува, снова спокойная езда — узел успевает «отдохнуть» между нагрузками. На треке или в затяжном тюнинговом заезде всё иначе: двигатель работает под высоким наддувом продолжительное время, и температура наддувочного воздуха накапливается — явление, которое инженеры называют heat soak, тепловое насыщение. Если интеркулер не справляется с постоянным потоком тепла, эффективность наддува проседает не на старте, а именно к середине или концу заезда — ровно тогда, когда результат уже решается.

Именно поэтому увеличенный или усиленный интеркулер — одна из самых частых модификаций в тюнинге турбированных моторов, наравне с прямотоком и чип-тюнингом. Речь не только о размере: важна геометрия внутренних каналов, площадь рёбер и способность конструкции выдерживать более высокое рабочее давление наддува, которое неизбежно растёт при доработке мотора.

Как устроен интеркулер STRON

Внутри интеркулер — это многослойная пластинчатая система, пронизанная воздуховодами. Воздух движется по ней параллельными потоками между пластинами, а многочисленные рёбра многократно увеличивают площадь контакта с охлаждающим потоком снаружи — тот же принцип оребрения, что используется и в радиаторах охлаждения двигателя. Узел устанавливается в передней части автомобиля, там, где есть постоянный набегающий поток свежего воздуха, и крепится на штатных кронштейнах.

При производстве STRON использует оцинкованный алюминий — материал, сочетающий прочность и небольшой вес, а также литейный алюминий специальной марки с повышенной герметичностью и стойкостью к коррозии. Дополнительную защиту от коррозии обеспечивает антикоррозийное покрytie поверх оцинковки. Соединения выполняются по технологии Nocolok — той же, что применяется в производстве радиаторов охлаждения: флюсовая паста на основе фторида калия позволяет спаивать алюминиевые детали без дополнительных материалов для заполнения швов, что даёт герметичный шов по всей площади контакта, а не точечное соединение.

Сырьём для деталей служат реактопласты — термоактивные материалы, которые не меняют форму при нагреве, в отличие от термопластов, способных переходить в пластичное состояние при высокой температуре. Для узла, который постоянно работает с горячим сжатым воздухом, это принципиальное требование к стабильности геометрии на протяжении всего срока службы.

Интеркулер STRON

Испытания и стандарты производства

Каждый интеркулер, сходящий с конвейера, проходит проверку прямо на заводе — все производственные площадки STRON в трёх странах выпускают эти детали по единому стандарту. Испытание проводится под давлением, в разы превышающим рабочее: в зависимости от типа интеркулера деталь тестируют давлением от 3 до 25 bar — то есть проверяется запас прочности, который в реальной эксплуатации никогда не будет исчерпан полностью, даже под нагрузкой, заметно превышающей заводскую.

Производство стандартизировано по ISO/TS 16949 — отраслевому стандарту качества для автомобильных компонентов, а процессы максимально автоматизированы с использованием робототехники, что позволяет получать стабильную геометрию рёбер и каналов от партии к партии.

Показательный факт: в каталоге STRON встречаются не только стандартные интеркулеры, но и усиленные модификации для отдельных моделей — например, для Kia Sorento первого поколения. Это прямое свидетельство того, что линейка рассчитана не только на щадящую городскую эксплуатацию, но и на повышенные нагрузки, с которыми сталкивается доработанный или активно эксплуатируемый мотор.

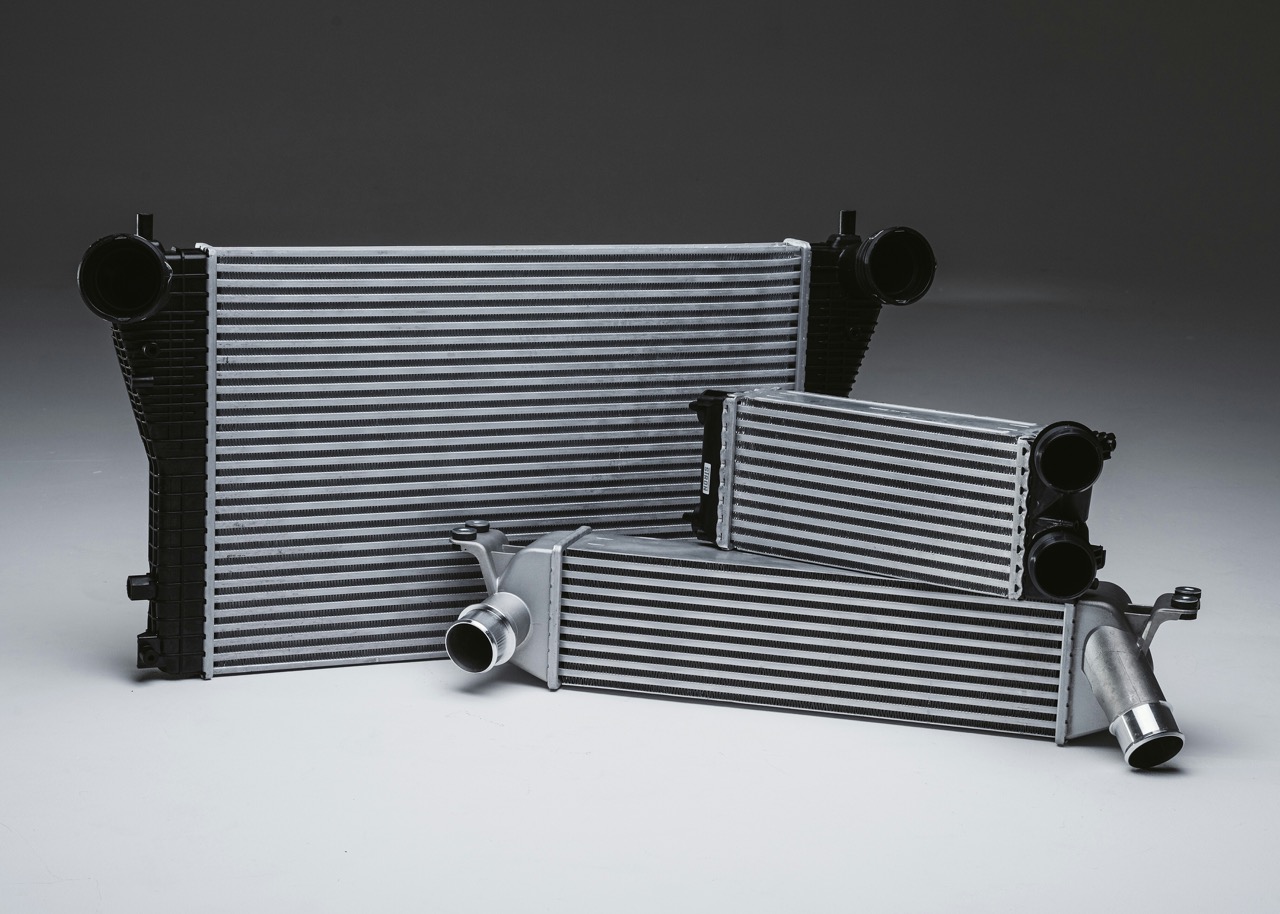

Интеркулеры от компании STRON

Что это значит для автовладельца

Замена интеркулера — операция, которую опытный мастер выполняет по понятному алгоритму: доступ к узлу (иногда со снятием переднего бампера), проверка комплектации новой детали, демонтаж старого интеркулера с отсоединением патрубков и датчика расхода воздуха (если он есть), установка новой детали с подключением всех соединений, и обязательная проверка на утечки и посторонние звуки после запуска двигателя — исправная система наддува не должна свистеть, а отклик на педаль газа должен быть чётким.

На всю продукцию STRON, включая интеркулеры, распространяется безусловная гарантия 3 года или 80 000 км пробега, а также отдельная гарантия соответствия по применяемости, габаритам и креплениям. При возникновении рекламационных случаев производитель берёт урегулирование на себя — предоставляет замену и возмещает затраты на повторную установку.

STRON также анонсировал выход новой линейки радиаторов и интеркулеров усиленной серии для спортивных автомобилей. Спрашивайте о наличии радиаторов у дилеров в своем городе.

Помочь с выбором запчастей всегда готовы менеджеры компании по телефону 8 (800) 333-80-94
